一、变送器无输出

1:查看变送器电源是否接反；  解决办法:把电源极性接正确

2:测量变送器的供电电源，是否有24V直流电压；  解决办法:必须保证供给变送器的电源电压≥12V（即变送器电源输入端电压≥12V）。如果没有电源，则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应≤250Ω）；等等。

3:如果是带表头的，检查表头是否损坏（可以先将表头的两根线短路，如果短路后正常，则说明是表头损坏）；  解决办法:表头损坏的则需另换表头，

4:将电流表串入24V电源回路中，检查电流是否正常；  解决办法:如果正常则说明变送器正常，此时应检查回路中其他仪表是否正常。

5:电源是否接在变送器电源输入端；  解决办法:把电源线接在电源接线端子上。

二、变送器输出≥20mA

1: 变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω

 2:实际压力是否超过压力变送器的所选量程；  解决办法:重新选用适当量程的压力变送器。

3:压力传感器是否损坏，严重的过载有时会损坏隔离膜片。  解决办法:需发回生产厂家进行修理。

 4:接线是否松动；  解决办法:接好线并拧紧

5:电源线接线是否正确  解决办法:电源线应接在相应的接线柱上

三、变送器输出≤4mAOutput≤4mA

 1:变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω

 2:实际压力是否超过压力变送器的所选量程；  解决办法:重新选用适当量程的压力变送器  压力传感器是否损坏，严重的过载有时会损坏隔离膜片。  解决办法:需发回生产厂家进行修理。

四、压力指示不正确

1: 变送器电源是否正常  解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（ 0.02A） Ω

2: 参照的压力值是否一定正确解决办法:如果参照压力表的精度低，则需另换精度较高的压力表。

3: 压力指示仪表的量程是否与压力变送器的量程一致  解决办法:压力指示仪表的量程必须与压力变送器

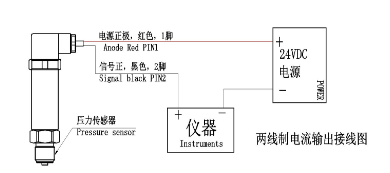

一般压力变送器4-20mA都是2线制，24V供电，输出4-20mA电流信号，压力变送器到现场后好多人不知道怎么接线，下面是压力变送器现场接线步骤。

打开压力变送器后盖，你会看到有四个接线端子，OUT正负和TEST正负，这里我们接OUT正负，TEST正负是出厂，厂家用来标定压力变送器用的，现场使用就不用管着两个端子的有什么作用，直接OUT正负就行。

24V电源供电，24V＋接OUT正，24V－接OUT负。【完成接线】

通上电后，压力变送器就正常显示。

这个是压力变送器现场安装好的图片，那么压力变送器安装注意事项：1焊接底座，截止阀，垫片，防爆管(或蛇皮管)这些都是要注意的。

压力变送器是把气体或液体的压力转换为可使用的电信号的器件。压力变送器按接线方式，可分二线制，三线制，四线制。四线制的压力变送器有两根电源线，两根信号线。电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

备注：

1、切勿用高于36V电压加到变送器上，导致变送器损坏；

2、切勿用硬物碰触膜片，导致隔离膜片损坏；

3、被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；

4、在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，高于变送器使用的极限温度必须使用散热装置；

5、测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器。

首先你要搞清楚压力变送器是两线制还是三线制，还要搞清楚积算仪压力信号输入的端子是有源还是无源，两线制压力变送器的话你只要把压力变送器电源的两根线接到积算仪压力输入的端子上，如果那2个端子是无源端子那你从积算仪上找一组24V电源串联进去完成回路即可，如果是三线制的话你要吧积算仪的24V直接接到压力变送器的电源正负上，然后把电源的负接到压力输入的负，把压力变送器上输出端子的正接到积算仪压力输入的正，就OK了 - - 压力变送器是把气体或液体的压力转换为可使用的电信号的器件。压力变送器按接线方式，可分二线制，三线制，四线制。楼主看到的应该是四线制的压力变送器。两根电源线，两根信号线。电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，

变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V输出。
